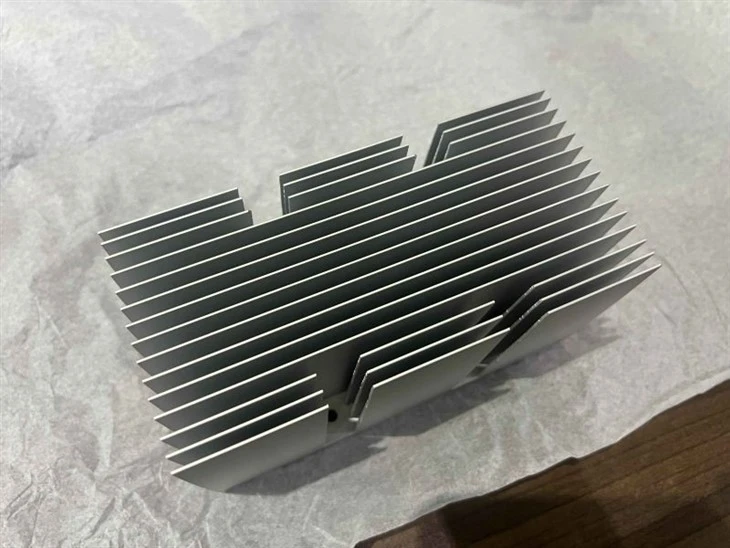

Екструдований радіатор із високим співвідношенням ребра до зазору

Тепловідвід із високим коефіцієнтом зазору між ребрами — це тип радіатора з відносно більшою кількістю зубців і вищою висотою ребра. Характерною рисою цього радіатора є те, що відношення висоти ребер до кроку ребер відносно велике. Як правило, це обчислюється за відношенням висоти ребра (H) до кроку ребра (L), що позначається як K=HL. Якщо розраховане значення K перевищує 8, це можна назвати радіатором із високим числом ребер. Завдяки більшій площі розсіювання тепла та відмінному ефекту розсіювання тепла, радіатор із високими кількома ребрами вважається новим типом радіатора.

Цей метод є найбільш поширеним і практичним підходом, за допомогою якого можна визначити, чи можна розробити розроблений алюмінієвий профіль радіатора. Як правило, чим вище кратне, тим вищі вимоги до екструзійної головки алюмінієвого профілю, тим більша складність і вищі вимоги до міцності матеріалу матриці та раціональності конструкції матриці. В даний час ZP HEAT SINK може створювати радіатори з високим коефіцієнтом зазору між ребрами, що перевищує 20 разів.

Виріб: Алюміній
Матеріал: AL 6063
Обробка: екструдування, обробка з ЧПУ, анодування
Складність: Екструдування через високе співвідношення ребра до зазору







Профілі тепловідводу з високим коефіцієнтом зазору між ребрами – це високоточні профілі, які важко обробляти. Повні характеристики розсіювання тепла радіатора серії зі щільними ребрами є чудовими та широко використовуються в новій енергетиці, джерелах живлення, зварювальних машинах та інших галузях.

Для виробництва профілів тепловідводу з високим коефіцієнтом зазору між ребрами потрібні спеціальні процеси та конструкції, а для успішної екструзії необхідно використовувати спеціальні форми. Звичайні малі переробні підприємства не мають такої можливості. Матеріал прес-форми для профілів радіатора з високим коефіцієнтом зазору має бути виготовлений з високоякісної високоміцної жаростійкої легованої сталі та повинен пройти ковку, попередню обробку та дефектоскопію. Твердість прес-форми не повинна бути занадто високою, і слід уникати обробки азотуванням.

Конструкція прес-форм також потребує застосування спеціальних відводних форм, широких розширювальних форм і плоских комбінованих форм відповідно до їх форм і технічних вимог, а також мають бути зроблені точні розрахунки та розподіл для структури та розмірів кожного розміру та частини. Для точного розподілу потоку та швидкості металу потрібні точні конструкції для таких елементів, як робочі стрічки, вихідні стрічки, широкі кути розширення та розміри відводних форм. Крім того, дуже важливо переконатися, що кожна деталь на кресленнях дотримується під час виготовлення прес-форми. Контроль за ремонтом прес-форм і екструзійними роботами також важливий під час виробництва таких профілів радіатора.
